讲解耐电压测试仪用途及技术指标

耐电压测试仪，又叫电气绝缘强度试验仪，或叫介质强度测试仪，也有称介质击穿装置、绝缘强度测试仪、高压实验仪、高压击穿装置、耐压试验仪等。将一规定交流或直流高压施加在电器带电部分和非带电部分（一般为外壳）之间以检查电器的绝缘材料所能承受耐压能力的试验。电器在长期工作中，不仅要承受额定工作电压的作用，还要承受操作过程中引起短时间的高于额定工作电压的过电压作用（过电压值可能会高于额定工作电压值的好几倍）。在这些电压的作用下，电气绝缘材料的内部结构将发生变化。当过电压强度达到某一定值时，就会使材料的绝缘击穿，电器将不能正常运行，操作者就可能触电，危及人身安全。电气安全主要测试指标包括交/直流耐压、绝缘电阻、泄漏电流、接地电阻等。交/直流耐压试验用于检验产品在实际工作状态下的电气安全性能，是检验设备电气安全性能的重要指标之一。

目前市场上所见的耐电压测试仪采用GB4706（等同IEC1010）标准，使用较多的是台式结构的单项测试指标测试仪器，不能满足用户需要多指标综合测试的需求；而且目前市场上的耐压测试仪多采用的是传统的测试方法，测试精度不高，采用的技术和主要性能指标与*水平有一定的差距，不能*目前发展的电气安全性能测试工作的需要。因此研究符合标准的采用先进技术和具有更好性能指标的耐压测试系统具有重要意义。

耐电压测试仪主要用于聚乙烯绝缘的电力电缆的耐压测试，也可用于大型电力变压器的绝缘耐压测试。耐压测试仪采用超低频高压测试电力电缆的耐压是一种新的方法。

工频耐压测试仪是鉴定电力设备绝缘强度的zui严格、zui有效和zui直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段；工频耐压测试仪是根据国家电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

一、工频耐压测试仪特点:

监视功能：高压电压 低压电流 零位指示 电源指示 工作指示 计时指示。

保护功能：过流保护、零位启动保护、声光语言报警提醒 。

采用新型时间继电器，计时范围更广（1S～99H）。

采用新型电流继电器，更、更可靠，确保人身及设备安全高压试验变压器。

采用新型绝缘，耐潮，耐冲击，绝缘程度高结构合理，体积小，重量轻。

二、工频耐压测试仪主要技术指标：

1、输出电压范围：AC 0-5kV±5%（指示值）

2、输出功率：AC 2kVA（5kV/500mA持续10min）

3、输出波形：AC 50Hz正弦波

4、过流整定：1 ～ 10 A

5、定时范围：1-999秒±5%

6、工频耐压实验装置电源：交流220V±10% 　50Hz±5%

7、外型尺寸：320×420×350（mm）

9、仪器重量：25kg

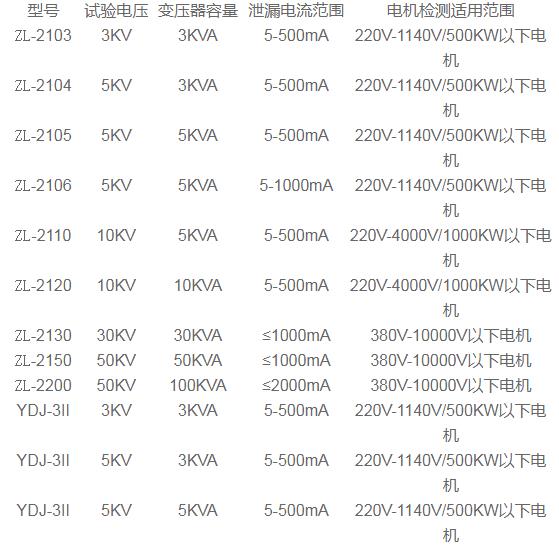

三、其他机型参数表（仅供参考）
