SLQ系列温升持续试验装置在实际工作中的应用
一、SLQ系列温升试验装置概述：
SLQ系列温升持续试验装置是根据电力部门和电气设备企业试验各种电器设备作电流负载试验及温升试验而专门设计制造的设备。
分体式结构，作为三相持续大电流交流电源使用，采用平衡三相电流相差特别生产工艺和1000A/5000A电流换档计量法，具有电动调升电流无极调整，三相电流平衡上升、负荷变化范围大、电流显示准确、工作可靠、操作简便、安全等特点。是工矿企业进行升流或温升试验较理想的设备。
二、主要技术参数；
|
型 号 |
额定容量（KVA） |
升流器额定输入 |
升流器额定输出 |
阻抗 电压% |
空载 电流% |
结构 形式 |
|||
|
调压器 |
升流器 |
电流（A） |
电压（V） |
电流（KA） |
电压 |
||||
|
100A |
0.5 |
0.5 |
2.5 |
200 |
0.1 |
5 |
∠8 |
∠6 |
一体 |
|
500A |
3 |
3 |
15 |
200 |
0.5 |
5 |
∠8 |
∠6 |
一体 |
|
1000A |
5 |
5 |
25 |
200 |
1 |
5 |
∠8 |
∠6 |
一体 |
|
1500A |
7 |
7 |
35 |
200 |
1.5 |
5 |
∠8 |
∠6 |
一体 |
|
2000A |
7.5 |
7.5 |
30 |
200 |
2 |
5 |
∠8 |
∠6 |
一体 |
|
2000A |
10 |
10 |
50 |
200 |
2 |
5 |
∠8 |
∠6 |
分体 |
|
3000A |
15 |
15 |
37.5 |
400 |
3 |
5 |
∠8 |
∠6 |
分体 |
|
4000A |
20 |
20 |
50 |
400 |
4 |
5 |
∠8 |
∠6 |
分体 |
|
5000A |
25 |
25 |
62.5 |
400 |
5 |
5 |
∠8 |
∠6 |
分体 |
|
6000A |
30 |
30 |
75 |
400 |
6 |
5 |
∠8 |
∠6 |
分体 |
|
8000A |
40 |
40 |
100 |
400 |
8 |
5 |
∠8 |
∠6 |
分体 |
|
10000A |
50 |
50 |
125 |
400 |
10 |
5 |
∠8 |
∠6 |
分体 |
|
12000A |
60 |
60 |
150 |
400 |
12 |
5 |
∠8 |
∠6 |
分体 |
三、使用环境：
1、工作电源： 380V ±10% 50HZ
2、环境温度：—10℃～40℃
3、产品周围应无严重影响变压器绝缘的气体蒸气，化学性沉积灰尘、污垢及其它爆炸性介质的场所。
四、工作原理：

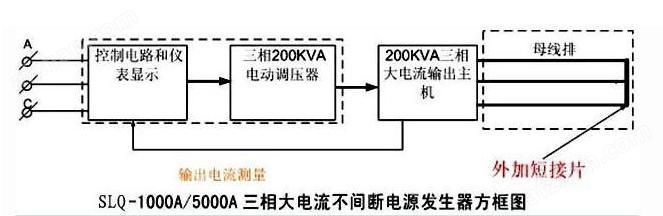

本系列产品按入工作电源后，通过调整调压器输出电压以获得试验所需的大电流。其工作原理图如下；
注意事项
1.测试工作不得少于两人，一人操作，一人监督操作，以确保安全。
2.外壳必须接地，不要因为低电压而忽视预防人身的安全事故。仪器必须有良好接地，使用中升流变压器和操作台必须可靠接地，以保证安全。
3.升流器次级至被试品导线不宜太长、截面积要足够（电流密度可按6-8A/mm考虑）接触面要处理干净（可用细纱布打亮），否则接头发热，甚至电流升不到额定值。
4.工作前先检查电源有足够的容量否则电源线发热及电压降低影响正常工作。
5.工作现场不应有易燃物。温升试验则应准备足够的灭火器材。
6.连续性（升温）试验，现场应有人值班。并定时检查升流源设备、导线、接头发热情况，作好记录。由于电网电压的变动，注意调节TD，以便维持额定试验电流。试验过程中，一旦发现不正常现象，应立即切断空气开关电源，查明原因后再进行试验。试验完毕，必须将调压器回零，按空气开关切断电源，切断工作电源，方向拆除试验接线，以保证安全。
7.试验工作应遵守电业安全工作规程有关规定并制定切合实际的安全措施。仪器是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热。
