电线品质测试仪用途

电线品质测试仪用途

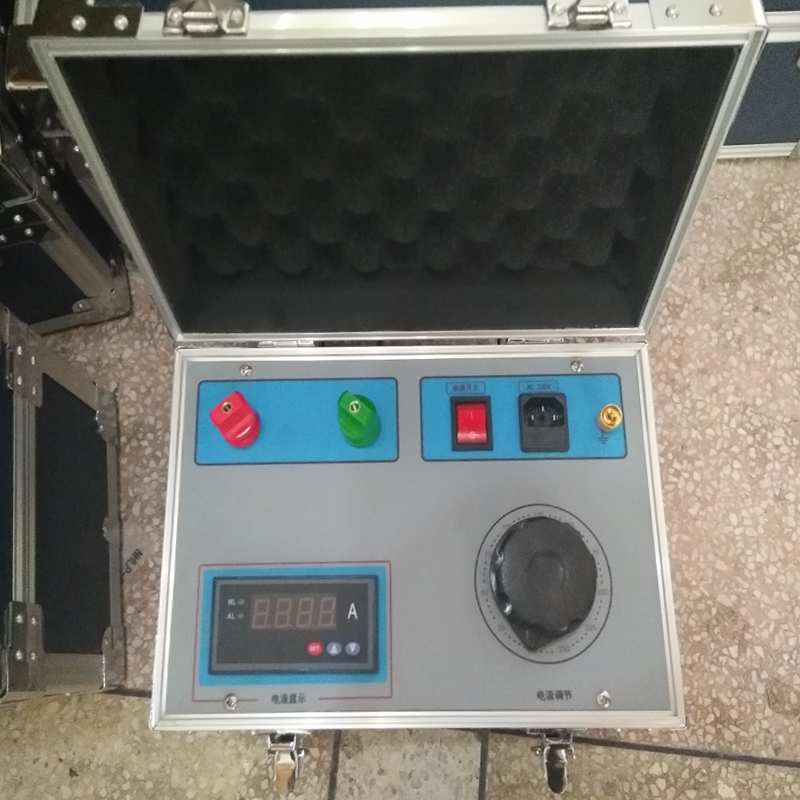

       该仪器采用进口高导磁材料、设计精巧、具有体积小、耐电动力强、方便使用的特点该系列大电流发生器是各行各业在电气调试中需要大电流场所的必需设备,应用于发电厂、变配电站、电器制造厂及科研、试验室等单位,属于短时或断续工作制,它具有体积小、重量轻、性能好,等特点。适用于频率50HZ开关、电流互感器和其它电器设备的电流负载试验及升温试验。该系列产品由操作台及升流器两部分构成,具有输出电流无极调整、电流上升平稳、负荷变化范围大、工作可靠、操作简便安全等特点,也可作为工矿企业进行升流或温升试验的电流源设备。配有互感器,能方便地读取试验电流值。



电线品质测试仪试验方法

1.按照调试要求,将升流器及被试品接好,并接好电源。

2.根据被试品所需电流的大小选择好电流转换开关的位置,由于电流互感器不允许开路,所以电流转换开关只能拨到“大”或“小”的位置,不能将其置于中间位置。

功率较大的设备通过 串、并联调整短路片位置,即可完成大电流的档位转换。

3.合上电源,绿灯亮(如果绿灯不亮,应将调压器旋钮反时针调至零,直到绿灯亮),按下启动按钮,绿灯灭红灯亮,顺时针旋转调压器手柄,将电流升到所需值即可。

4.反时针将调压器手柄调至零位,按下停止按钮,红灯灭绿灯亮,试验结束。

5.在低温、潮湿的环境下,设备开机运行一段时间后,再使用。



技术特点

1)使用易用的Windows XP操作系统,人机界面友好,操作简便快捷,为了方便用户使用,定义了大量键盘快捷键,使得操作“一键到位”。

2)嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏,可以提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等。,配备有工业键盘和触控鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

3)配备有外接USB接口,可以方便地进行数据存取和软件维护。

4)无需外接其它设备即可以完成所有项目的测试,自动显示、记录测试数据,完成矢量图和特性曲线的描绘。

5)采用D/A转换器,产生的波形精度高、线性好,并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。



技术参数

1) 输入 交流50Hz , 220V。

2) 可平衡的输出0—1000A--***直流大电流;可平滑平稳连续可调,精度高于0.5级;输出电流是标准正弦波

3) 输出电流方式

4) 输出波形:标准正弦波

5) 输出开口电压:≥4V

6) 电流稳定度: 0.2%。

7) 电流波形失真 THD 1% 设计标准远远高于国标<<GB14048.2-14>>.

8) 保护设置 过流、过压

9)可测被测元件的电流动作时间。

10)工作环境 -10℃-----60℃

11)重量:12-15 KG



注意事项

1.测试工作不得少于两人,一人操作,一人监督操作,以确保安全。

2.外壳必须接地,不要因为低电压而忽视预防人身的安全事故。

3.升流器次级至被试品导线不宜太长、截面积要足够(电流密度可按6-8A/mm考虑)接触面要处理干净(可用细纱布打亮),否则接头发热,甚至电流升不到额定值。

4.工作前先检查电源有足够的容量否则电源线发热及电压降低影响正常工作。

5.工作现场不应有易燃物。温升试验则应准备足够的灭火器材
