单相继电保护测试仪产品性能特点

单相继电保护测试仪产品性能特点

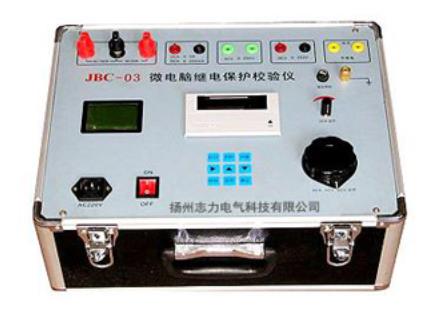

单相继电保护测试仪是开发的新一代校验装置。仪器内部的交直流电压、电流源采用了开关电源技术,微机芯片数据处理,为现场人员测试继电器性能及试验提供了便利。测试仪是一个新型智能化测试仪器,以前的继电保护试验工具主要是用调压器和移相器组合而成,体积笨重,精度不高,已不能满足现代微机继电保护的校验工作。随着科学技术的不断发展,微机继电保护已广泛运用于线路保护,主变差动保护,励磁控制等各个领域,变电站综合自动化已成为主流。便携式的设计适用于现场。测试仪实现简化操作的前提下,增加仪器的功能,能对各种常见的继电器进行各项校验且面板布置精巧,让操作者操作简便。



产品特点

1.测试继电器的种类:电流继电器,电压继电器,重合闸继电器,中间继电器,差动继电器;

2. 仪器配有定值输出可单独作电压源;

3.采用数码显示,读数直观;

4.仪器结构紧凑,体积轻巧,便于携带,搬运。



技术参数

1. 输出特性

交流电流 0~150A/10V 可调

0~20A/35V 可调

0~5A/8V 可调

交流电压 0~250V/4A 可调

直流电流 0~20A/25V 可调

直流电压 0~300V/4A 可调

定值输出直流电压 24V 48V 110V 220V

毫秒表时间:0~99.9999s

分辨率:0.1ms

2. 仪器使用电源:AC220V±5%,50Hz±5%

3. 功能:

仪器可对下述各种继电器或成组保护进行校验。

① 量度继电器:包括电流、电压型继电器,可测量其启动值、返回值及其系数。

② 时间继电器:可测量其启动值,返回值及其动作时间,时间测量误差不大于0.2ms。

③ 中间继电器:各类带启动线圈和保持线圈的中间继电器的校验,能测量启动值、返回值、保持值及动作时间。

④ 重合闸继电器:可进行电容充电试验、充电时间、重合闸时间、中间元件的测试。

⑤ 差动继电器:可进行直流励磁实验、制动特性实验、伏安特性实验。

⑥ 其它各种非常见继电器。
