全自动互感器特性综合测试仪仪器特点及技术指标

全自动互感器特性综合测试仪仪器特点及技术指标

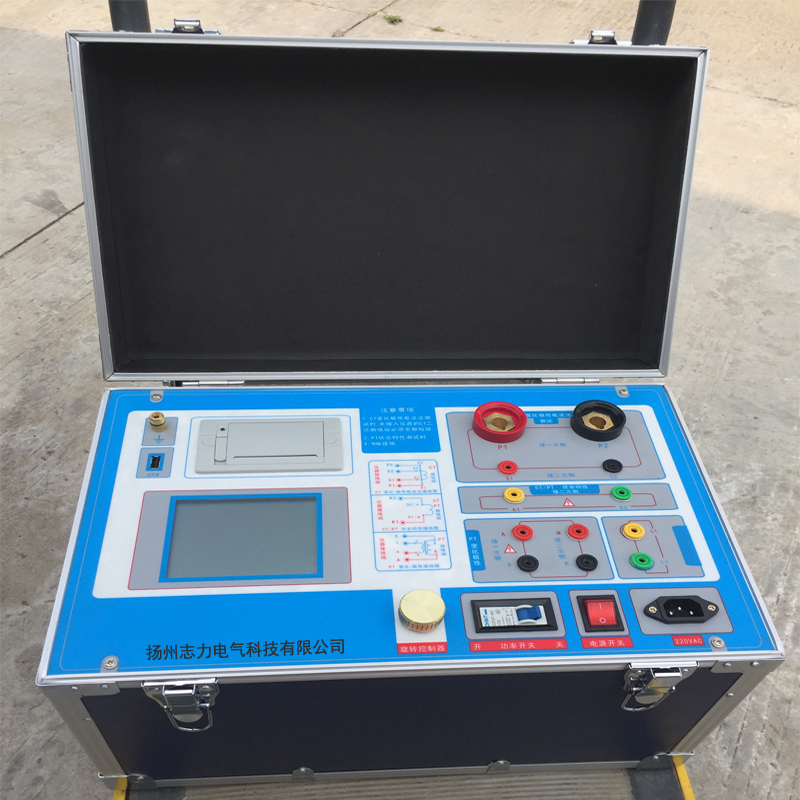

全自动互感器特性综合测试仪又称为互感器测试仪、伏安特性综合测试仪、互感器特性测试仪、电流电压互感器测试仪、CT特性测试仪、PT特性测试仪等。

        全自动互感器特性综合测试仪是专门为继电器保护专业试验电流互感器伏安特性、变比测试及极性判别而设计,还可作变压器极性判别测试,是一台性能价格比较高的多功能试验仪器。

        全自动互感器特性综合测试仪采用高效低耗优质材料和特殊绕法的升压器,单片机微处理器进行数据采集、分析和存储,内置微型打印机,可打印测试数据和曲线,测量 CT 变比时,可自动计算出变比值。一人操作即可完成全部测试工作。本机具有重量轻、操作方便、其性能独特,是现场人员不可多得的仪器。



仪器特点

1、单电源220AC,使用更加安全可靠(彻底放弃使用危险的380V火线);

2、单机输出2500V/1000A

3、可做5A/5A25000A/5A5A/1A5000A/1A的互感器;

4、仅需设定测试电压和电流,设备便可自动快速完成测试,无需培训,容易掌握;

5、单机输出容量大、功能全、精度高、性能独特;

6320×240大液晶显示,全中文图形界面;

7、采用进口旋转鼠标,设定试验数值时更快更简单;

8、测试时可直接显示伏安曲线,图形清晰,直观方便;

9、自带快速打印机,支持测试结果现场打印;

10、自带大容量存储器,可保存1000组试验数据,掉电后不丢失,可随时存取;

11USB通信接口,方便连接新式笔记本电脑,可上传测试数据进行编辑、保存或打印;

12、集多种仪器功能于一体,轻松实现一机多用,有效提高工作效率,降低劳动强度。

13、支持离线和在线检测

14、电源380AC220AC自动识别仅需进行数字设定,设定最高测试电压、最大电流和步长,装置将自动从零逐步升压。可全自动地将伏安特性曲线测试描绘出来(伏安特性、5%10%误差曲线)



技术指标

1、输入电压:交流220V380V50HZ、自动识别输入电压。

2、工作环境温度:0~40℃。

3、输入电压:输入交流220V时,输出0-500V

输入交流380V时,输出0-1000

电流:最大瞬时电流,测变比时为600A

输入交流220V时,输出0-400A

输入交流380V时,输出0-600A

伏安特性测试时为15A

4、数字电压表测量范围:0-9999V;分辨率:0.1V

作电流显示时:0-9.9A;分辨率:0.1mA

5、 数字电流表测量范围:0~3000A;分辨率:0.01A

6、误差:11%U1%

7、测CT变比时,可自动计算变比值,并打印数据和计算结果。

8、测伏安特性时,存储并打印20组电流电压值和伏安特性曲线。

9、外型尺寸:长×宽×高=470×340×260mm3



试验方法

⒈ 使用者根据被试设备的伏安特性适当选择输入电压,当需要输出500V以上电压时,应输入380V电压。

⒉ 将仪器可靠接地。

⒊ 检查电流互感器无接地点。

⒋ 将开关“16”拨至伏安档。

⒌ 仪器输出和电压测量接至电流互感器二次侧。

⒍ 检查调压器是否归零,打开“24”开关,按一下复位键,其上方的指示灯亮,此时微处理器处于等待存储状态。

⒎ 接通输出开关4,缓慢顺时针转动调压器,需存储时按一下存储键,存储键上方指示灯亮,内部蜂鸣器响。(注:每次测量的全过程不允许回调调压器,调至大电流时的停留时间要尽量短。)

⒏ 最多可存储20组电流,电压值。

⒐ 存储完毕后调压器调零。

⒑ 按一下打印键可将测试数据和伏安特性点阵图打印出来。电压轴分三个量程,量程选择为自动方式,根据采样电压最大值自动选择某一量程:0199V 每格代表10V

                            200V499V 每格代表25V

                            500V2000V 每格代表50V

电流轴分两个量程,量程选择为自动方式,根据采样电流最大值自动选择某一量程。

                            07A 每格代表 0.25A

                            7A40A 每格代表0.5A

⒒ 按一下复位键复位后,可重复测试。

⒓ 试验完毕,断开“4”开关和“24”开关,拔出连接线。
