GTB-5KVA/50KV干式高压试验变压器使用方法

 GTB-5KVA/50KV干式高压试验变压器使用方法



⒈使用前,必须详细阅读变压器的使用说明书和与之配套的控制箱(台)的说明书。根据说明书接好连接线,接地线应良好接地。



⒉干式变压器控制箱(台)的电源分别为交流220V 、380V两种,经调压器输出到变压器的低压侧输入端。经过变比输出连续可调至额定电压值。

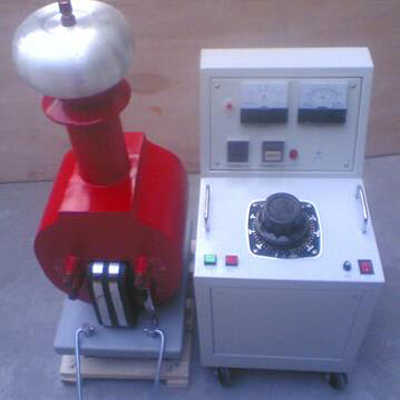

⒊从干式试验变压器的安全和高压试验的严谨性来考虑,避免设备或试品受到破坏,本厂可提供如下图所示的成套设备以满足用户:



成套设备包括:高压试验变压器、变压器控制箱(台)、分压器、球隙保护器、放电棒、高压油杯、高压硅堆(直流试验用)、数显微安表(直流试验用)。



⒋当做直流耐压或泄漏电流试验时,可先将高压硅堆、微安表、旋在高压试验变压器的高压输出端上,然后逐渐升压,即可进行直流试验。



⒌当两台试验变压器作串级连接时第Ⅰ台和第Ⅱ台的额定输出电压相等,其容量之比为2 :1,第Ⅱ台变压器必须放置在绝缘支架上,以保证对地绝缘。串接时要注意变压器上的标记,使极性连接正确,以保证输出预定的电压,否则,输出电压为零。



注:① 若A、B接反。会造成高压输出为零(T1+T2=0),将A、B换位即可。



② T2试变底盘,必须与绝缘支架的托盘联接。
