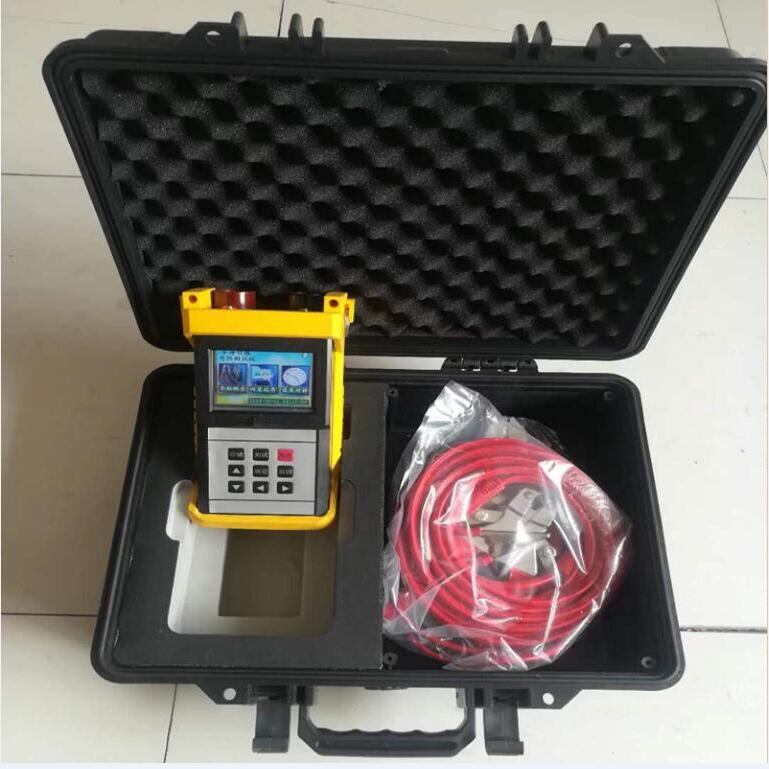

JYL100B手持式回路电阻测试仪采用锂电池供电，外形小巧，并采用32位ARM内核作为处理的核心，对整机进行控制，数据处理、阻值显示，无操作自动关机等功能，可测量各种高压开关及电器的接触电阻、回路电阻和变电站母线电阻，电力线接点电阻，焊缝接触电阻。该仪器体积小、重量轻，测量速度快，极大的方便了工作人员的使用。
一、JYL100B手持式回路电阻测试仪性能特点及技术指标
1.输出电流及量程：
100A仪器 ：50A、100A,量程：0-4m（50A档）0-2m（100A档）
2.测试精度: 0.5% 最高分辨度： 0.1
3.输出时间：1秒、3秒、10秒、30秒、60秒
4.中文菜单显示，操作方便。
5.具有大容量存储功能，可存储1000条测试记录。
6.节电功能：在无按键操作状态下3分钟内关闭液晶，5分钟内关闭电源
7.充电时间： 8小时
8.工作温度：﹣10℃～50℃
9.工作湿度：环境湿度＜90%RH
10.仪器重量：1㎏。
二、JYL100B手持式回路电阻测试仪系统介绍
1.仪器挂把。
2.充电孔：锂电池充电器插孔。
3.I+ I-：输出电流端子。
4.V+ V-：采样电压端子。
5.“保存”键：在显示测试结果界面测量结束时按下保存当前数据
6.“测试”键：在测试界面按下开始测量
7.“▲”、“▼”、“”、“”选择按键
8.确认键：确认当前选择。
9.取消键：按下此键，菜单返回上一级。
10.电源键：测试完毕或中断工作，按下此键仪器回到初始状态。
三、JYL100B手持式回路电阻测试仪测试与操作方法
1.将随机配备的专用测试线取出，其中红、黑两把测试钳分别夹到被测试品的两个采样端，并用力摩擦接触点，测试线的另一端与仪器的接线端子对应接好。（注意红、黑颜色对应，且粗线接电流端子，细线接电压端子）

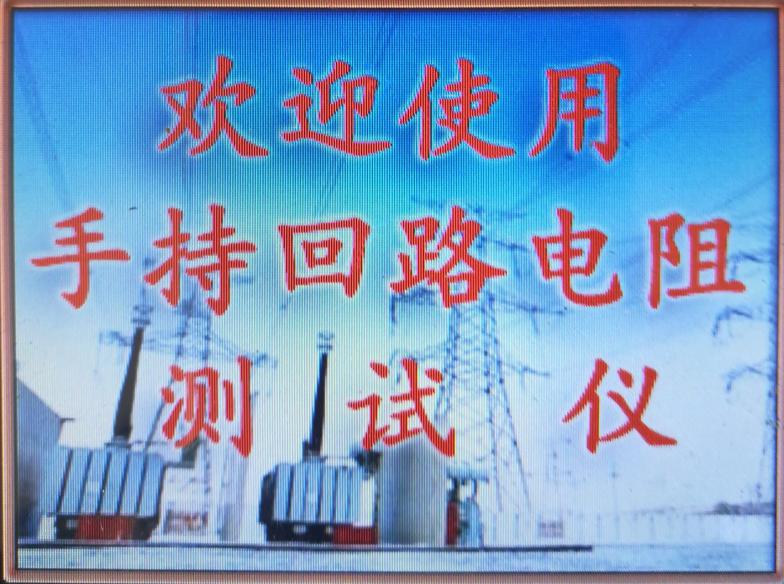

2.开机，屏幕显示如 图1：
图1
仪器自检后进入主菜单，如图2
图2

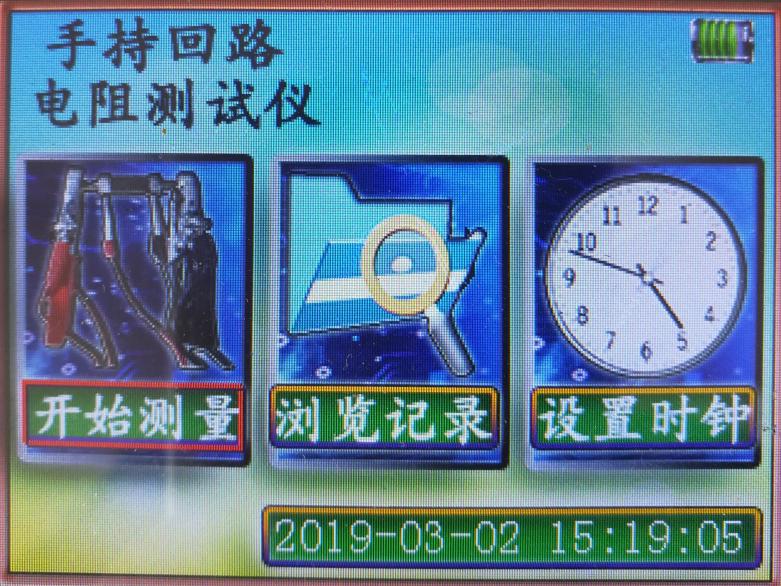

1)测试界面：进入此菜单，如图3
图3

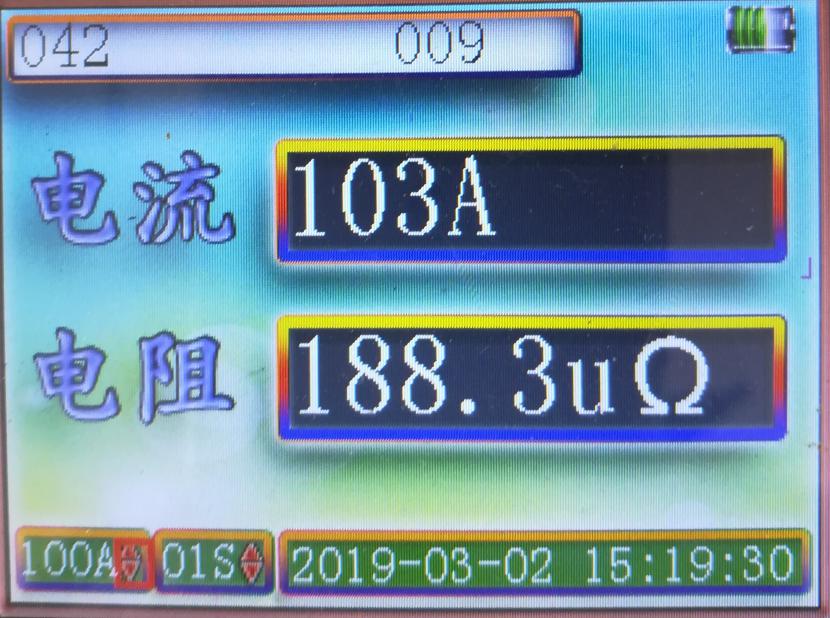

按 “”、“”键可循环选择输出电流和测试时间，“▲”、“▼”设置输出电流或时间后，按“测试”键进入测试状态，如图4；测量结束后，蜂鸣器提示，读秒倒数；如需保存数据，按“保存”键保存，如需再次测试则按“测试”键，按“取消”返回上一级菜单如图3。
图4

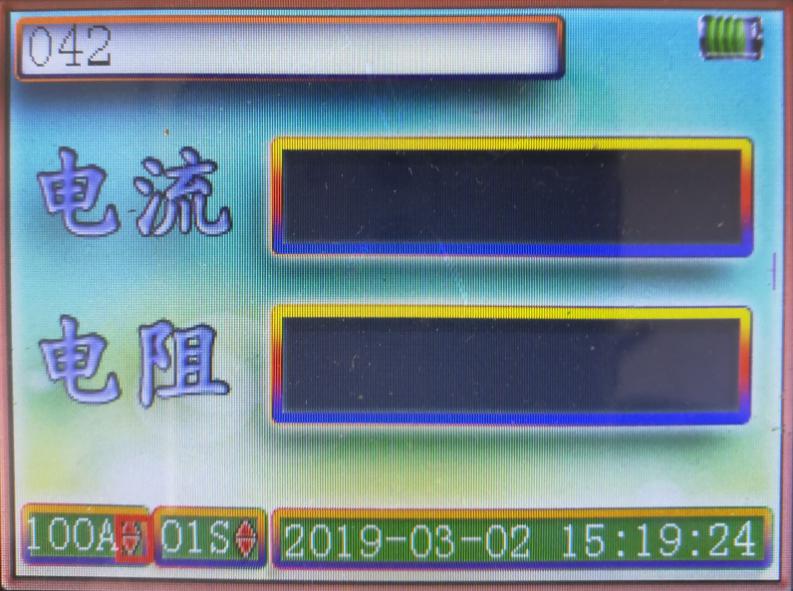

2）浏览记录：选择此菜单，如图5：

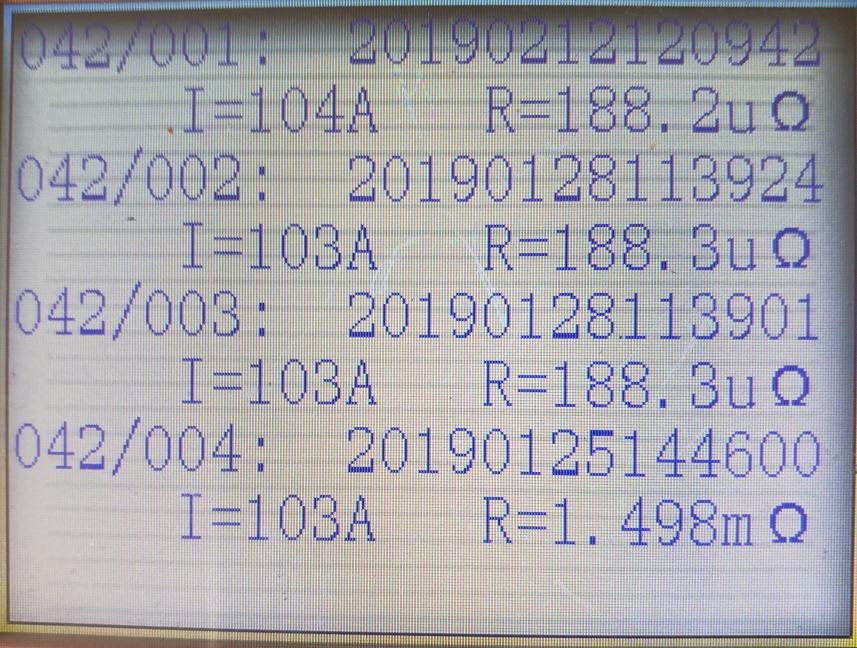

按“▲”、“▼”键浏览记录 “042”表示数据总存储条数，“001”表示当前数据是最新数据，
图5

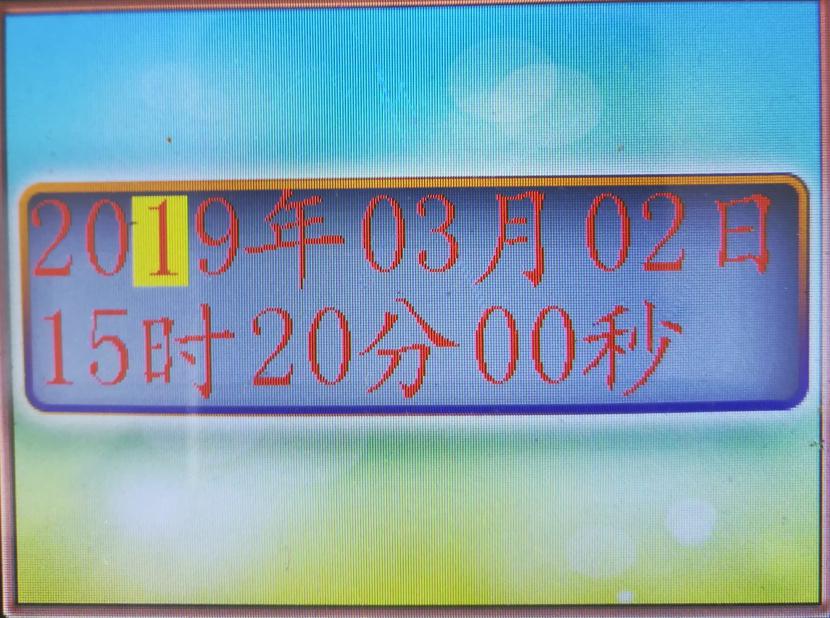

3调整时钟：选择此菜单，如图6：
图6
按“”、“”键移动光标选择所要调整项，按“▲”、“▼”键调整数值。修改完成后如需保存按“确定”键退出，不需保存按“取消”键退出。
四、注意事项
1使用前，仪器的接地端子必须良好接地。
2试结束后，按复位键，关掉电源开关。注意：严禁带电拆装各测试电缆。
3仪器出现不正常现象，首先按复位键，使仪器复位。
4对仪器进行维修必须由专业人员进行，不得自行处理。
5本仪器为测量回路电阻使用，不允许测量感性回路。
五、常见问题及解决方法
尊敬的客户：
感谢您关注我们的产品，本公司除了有此产品介绍以外，还有大电流发生器，耐电压测试仪，直流高压发生器，直流电阻测试仪，真空滤油机等等的介绍，您如果对我们的产品有兴趣，欢迎来电咨询。谢谢!!
一、JYL100B手持式回路电阻测试仪性能特点及技术指标
1.输出电流及量程：
100A仪器 ：50A、100A,量程：0-4m（50A档）0-2m（100A档）
2.测试精度: 0.5% 最高分辨度： 0.1
3.输出时间：1秒、3秒、10秒、30秒、60秒
4.中文菜单显示，操作方便。
5.具有大容量存储功能，可存储1000条测试记录。
6.节电功能：在无按键操作状态下3分钟内关闭液晶，5分钟内关闭电源
7.充电时间： 8小时
8.工作温度：﹣10℃～50℃
9.工作湿度：环境湿度＜90%RH
10.仪器重量：1㎏。
二、JYL100B手持式回路电阻测试仪系统介绍
1.仪器挂把。
2.充电孔：锂电池充电器插孔。
3.I+ I-：输出电流端子。
4.V+ V-：采样电压端子。
5.“保存”键：在显示测试结果界面测量结束时按下保存当前数据
6.“测试”键：在测试界面按下开始测量
7.“▲”、“▼”、“”、“”选择按键
8.确认键：确认当前选择。
9.取消键：按下此键，菜单返回上一级。
10.电源键：测试完毕或中断工作，按下此键仪器回到初始状态。
三、JYL100B手持式回路电阻测试仪测试与操作方法
1.将随机配备的专用测试线取出，其中红、黑两把测试钳分别夹到被测试品的两个采样端，并用力摩擦接触点，测试线的另一端与仪器的接线端子对应接好。（注意红、黑颜色对应，且粗线接电流端子，细线接电压端子）
2.开机，屏幕显示如 图1：
图1
仪器自检后进入主菜单，如图2
图2
1)测试界面：进入此菜单，如图3
图3
按 “”、“”键可循环选择输出电流和测试时间，“▲”、“▼”设置输出电流或时间后，按“测试”键进入测试状态，如图4；测量结束后，蜂鸣器提示，读秒倒数；如需保存数据，按“保存”键保存，如需再次测试则按“测试”键，按“取消”返回上一级菜单如图3。
图4
2）浏览记录：选择此菜单，如图5：
按“▲”、“▼”键浏览记录 “042”表示数据总存储条数，“001”表示当前数据是最新数据，
图5
3调整时钟：选择此菜单，如图6：
图6
按“”、“”键移动光标选择所要调整项，按“▲”、“▼”键调整数值。修改完成后如需保存按“确定”键退出，不需保存按“取消”键退出。
四、注意事项
1使用前，仪器的接地端子必须良好接地。
2试结束后，按复位键，关掉电源开关。注意：严禁带电拆装各测试电缆。
3仪器出现不正常现象，首先按复位键，使仪器复位。
4对仪器进行维修必须由专业人员进行，不得自行处理。
5本仪器为测量回路电阻使用，不允许测量感性回路。
五、常见问题及解决方法
如下表
|
常见故障 |
故障分析 |
|
开机无显示 |
1） 仪器内部插件松动 2） 2）计算机板故障 |
|
“超量程或线路未接好” |
1）仪器电源故障 2）A/D板故障 3）测试线接触不良或未形成回路 |
