产品名称:高压开关动特性测试仪
产品型号:GKC-F型

高压开关动特性测试仪详细介绍:

GKC-F型高压开关动特性测试仪,断路器动特性测试仪是我厂依据最新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004高压开关综合测试仪为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数


一、GKC-F型高压开关动特性测试仪产品技术参数
1.1、使用环境
输入电源  220V±10%  50Hz±10%      大气压力   86~106kPa
温     度  -20~45℃                湿     度   ≤80%RH
1.2、安全性能
绝缘电阻  >2.0MΩ
介电强度  电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。
1.3、基本参数
◆时    间: 量程 0-64000.0ms  分辨率0.1ms  误差≤ 0.1%rdg±0.1
◆速    度: 量程 0-20.00m/s  分辨率 0.01m/s 误差≤1%rdg±0.01
◆行    程: 量程 0-1000mm

量  程

分辨率

误  差

真空断路器

50.0mm

0.1mm

≤1%rdg±0.1

SF6断路器

300.0mm

油断路器

800.0mm


◆线圈电流: 量程 20.00A     分辨率 0.01A
◆线圈电阻: 量程 27.0KΩ    分辨率 0.1Ω
输出电源:DC0~270V数字可调/20A  分辨率 1V  误差≤1%rdg
◆尺寸重量:340mm(L)×240mm(W)×210mm(H)     10kg

二、GKC-F型高压开关动特性测试仪性能特点
2.1、性  能
● 时   间: 12个断口的固有分、合闸时间,同相同期、相间同期。
● 重 合闸: 每断口合-分,分-合,分-合-分;金短时间、无电流间隔时间值。
● 弹   跳: 每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸反弹幅值。
● 速   度: 刚分、刚合速度,最大速度,时间-行程特性曲线。
● 行   程: 总行程,开距,超程,过冲行程,反弹幅值。
● 电   流: 分、合闸线圈的分、合闸电流值、电流波形图。
● 动作电压: 机内提供DC0~270V/20A数字可调断路器动作电源,自动完成断路器的高低压动作试验,测量打印断路器的动作电压值
2.2、特  点
◆ 仪器采用工控机架构,适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关,接触器等。

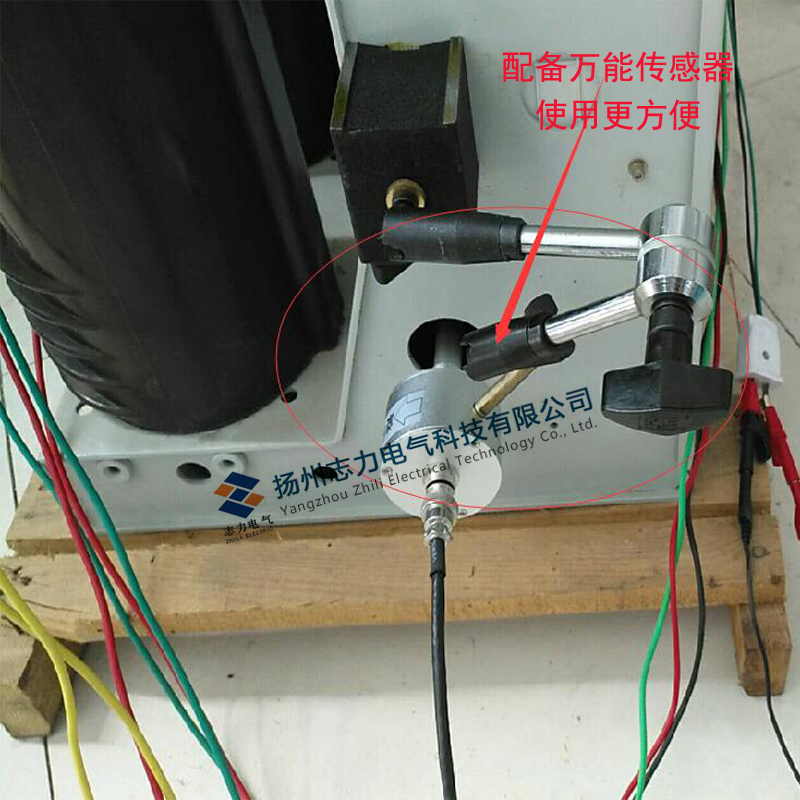

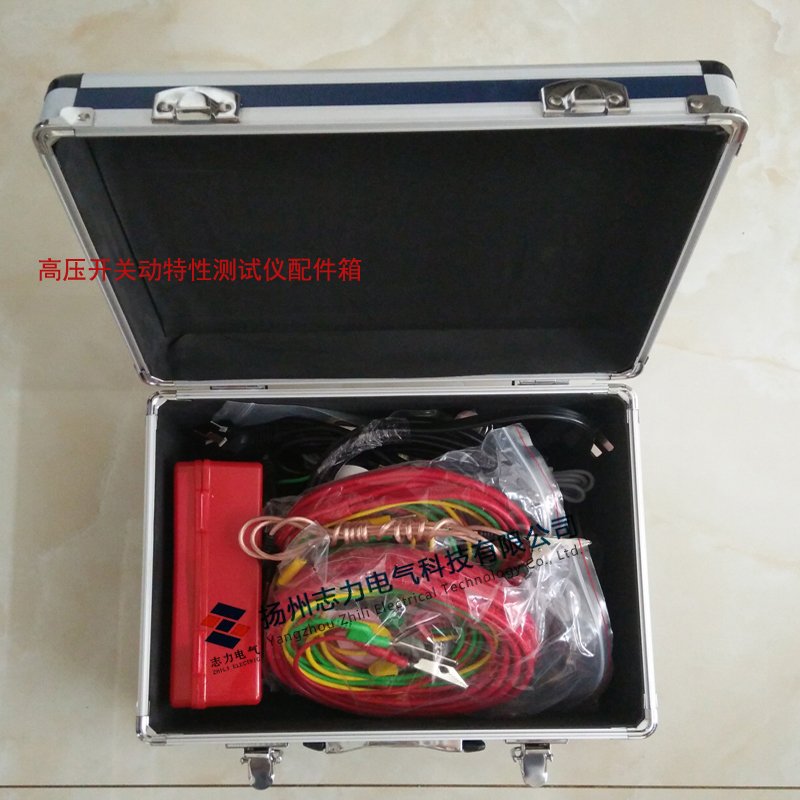

◆ 传感器:加速度测速传感器、旋转测速传感器、直线行程传感器和触点传感器,安装极为方便,简捷。
◆触发方式:内触发、外触发,传感器触发和手动触发。手动触发可以对手动分合的断路器(无分合闸线圈)进行特性试验,如电杆柱上的手动分合开关。传感器触发主要用于开关厂等特殊要求的地方。
◆ 储能输出:仪器可提供直流可调储能电源,一次性接好线后无须倒线就可以随时控制电机储能。

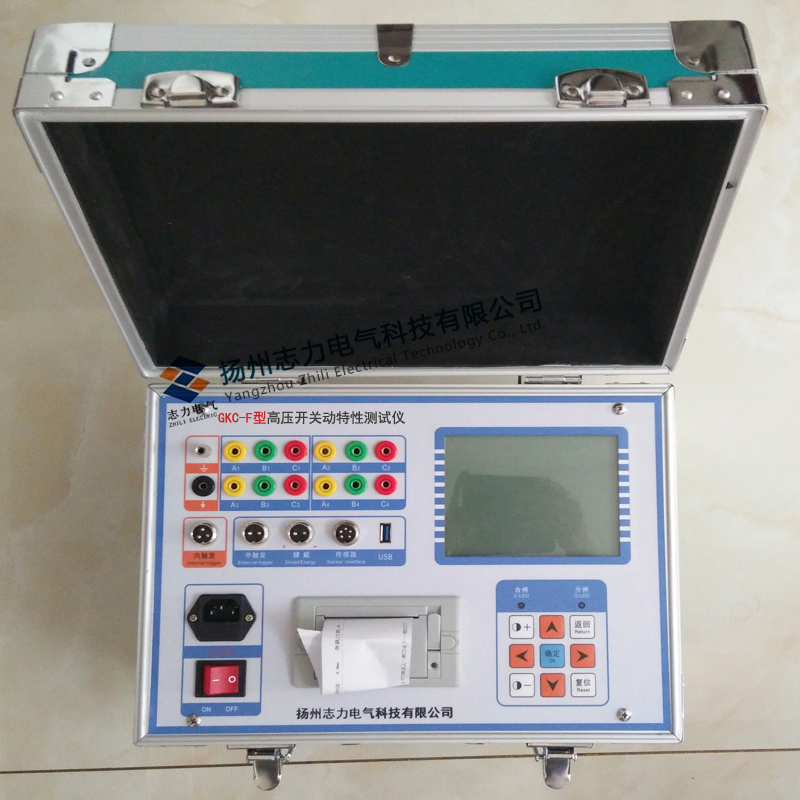

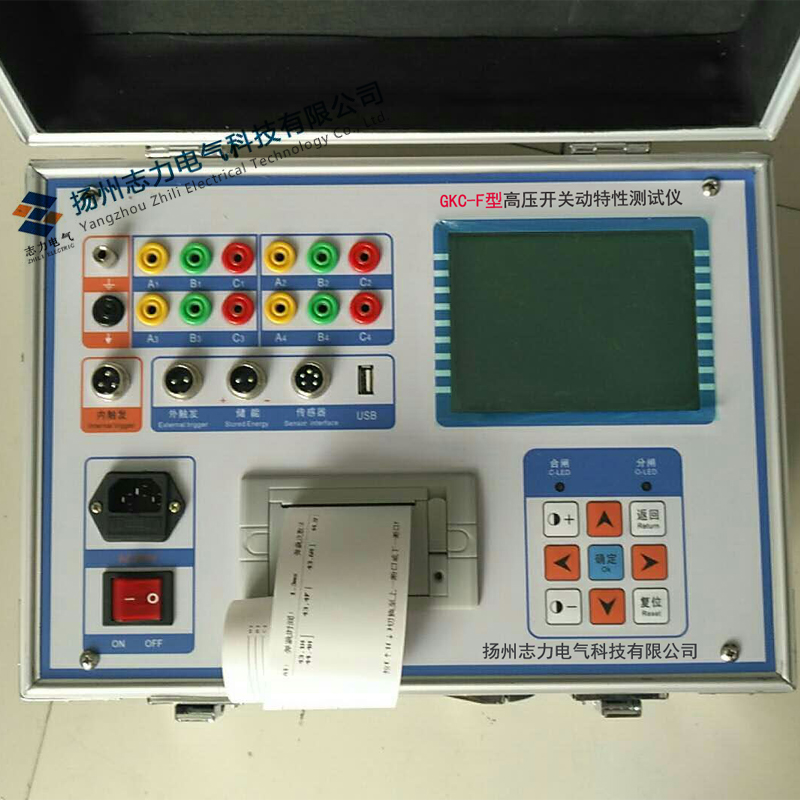

◆ 主机大屏幕、直透式、宽温带背光液晶,对比度电子调节。完善的全中文菜单提示操作,开关动作一次,显示所有数据及波形图谱。
◆ 主机可存储1000组现场分、合闸试验结果,机内实时时钟,便于存档保存试验日期、时间;USB接口用于数据转移和程序升级。
◆ 仪器具有强大的数据分析功能,能对断路器机械特性的各项指标参数进行有效分析。 内置快速微型打印机,打印所有数据及图谱。


术语定义
● 分(合)闸时间 : 分(合)闸线圈上电作为计时起点,到动、静触头刚分(合)的时间。
● 同相同期: 同相之中,分(合)闸时间最大与最小之差。
● 相间同期: 三相之中,分(合)闸时间最大与最小之差。
● 平均速度: 分(合)闸过程中,动触头总行程的前、后各去掉10%,取中间80%,动触头运动的行程与时间之比。
● 最大速度: 分(合)闸过程中,动触头开始运动后,取动触头运动每10ms为一个计速单元,直至动触头运动停止,得到若干个速度单元值,其中最大的单元速度值即为分(合)闸最大速度。
● 刚分(合)速度: 根据被测开关的制造厂不同,开关型号不同,各制造厂定义了不同的刚分(合)速度
○ 合前分后10ms:         IEC标准、部分油开关和部分SF6开关;
○ 合分前后各5ms:        部分油开关;
○ LW8-35型:             LW8-35型SF6开关;
○ 10%到断口:             西安开关厂生产的部分SF6开关;
○ ABB-HPL245B1:         ABB公司的220kVSF6开关;
○ LW6型:                 LW6型SF6开关;
○ 同平均速度:             沈阳开关厂生产的部分SF6开关;
○  LW33-126               LW33-126 型SF6开关;
○ 合前分后10mm:         部分35KV真空开关;
○ 合前分后6mm:          部分10KV真空开关。
如以上几种定义均不被采用,用户可根据本测试仪所测量的时间行程特性曲线(行程有方向性),在曲线上自行定义刚分、刚合速度的速度取样段,仪器自动计算出用户定义的刚分、刚合速度(取样段内的行程与时间比)。
