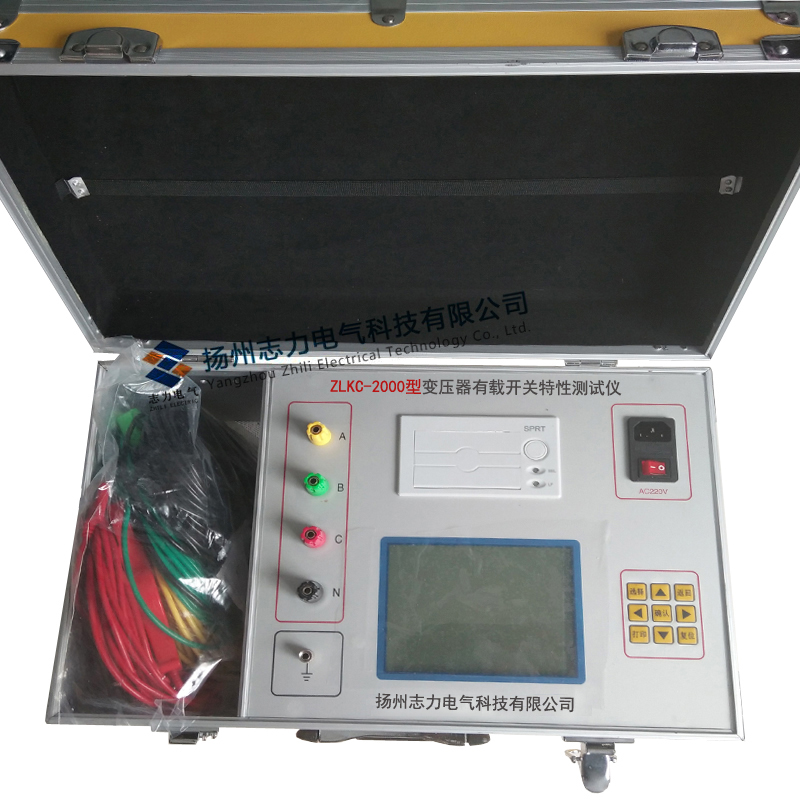

ZLKC-2000变压器有载分接开关特性测试仪是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量，用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。
该仪器具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题，可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义.

变压器有载分接开关特性测试仪智能化程度高，全部中文菜单提示，操作简单。仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

一、变压器有载分接开关特性测试仪功能特点
仪器输出电流大，重量轻；
仪器输出开路电压30V，在1A的电流下可以测试30Ω的过渡电阻，
能自动计算出过渡电阻值及过渡时间值；
具有完善的保护电路，可靠性强；
5.7寸的大液晶显示，便于现场操作；
具有存储功能，可以分析数据波形。

二、变压器有载分接开关特性测试仪技术参数
输出电流   1.0A
测量范围   过渡电阻：0.5Ω～30Ω
过渡时间：0～250ms
测量精度   过渡电阻：±(5%读数+3字)
过渡时间：±(0.1%读数+3字)
外形尺寸   340mm×245mm×210mm
仪器重量   7kg

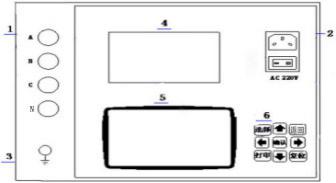

三、变压器有载分接开关特性测试仪面板介绍

1.A、B、C.N分别对应变压器的A、B、C、N等接线。
2.AC220V：整机电源输入口，带有交流插座，保险仓和开关。
3.接地柱：为整机外壳接地用，属保护地。
4.打印机：热敏打印机，打印测试结果。
5.显示器：320×240点阵液晶显示器。
6.键  盘：复位键-整机回到初始状态。
选择键-在参数设置菜单中用来选择修改项的参数，以便修改。
打印键-用于打印测试结果。
返回键-用于返回上一个菜单。
确认键-此键为回车键，当绕组电流稳定后按此键等待触发。
