产品名称:高压无线核相仪
产品型号:WHX-300B型

高压无线核相仪详细介绍:

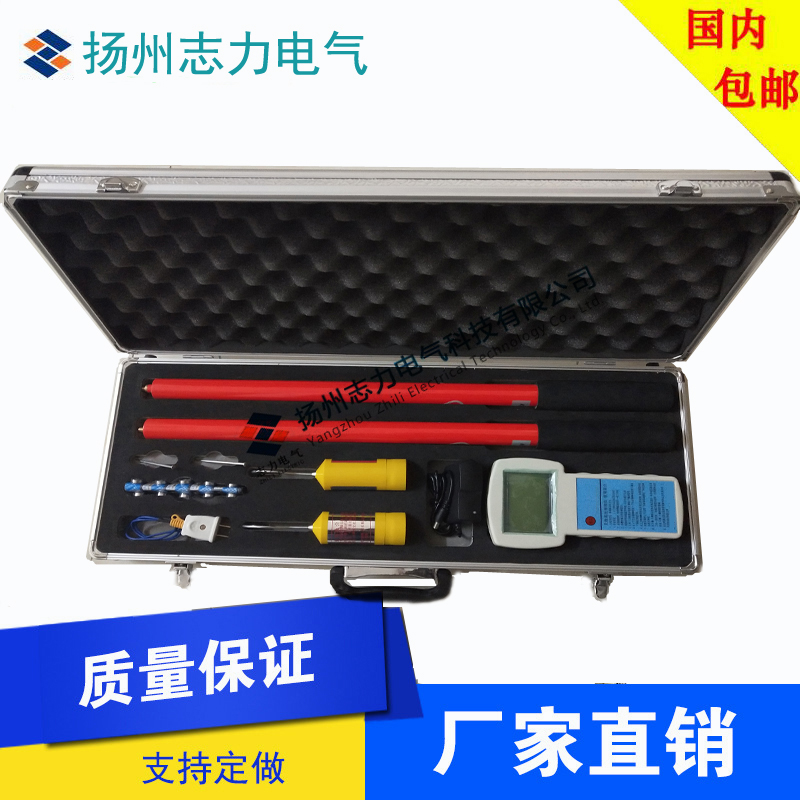

WHX-300B型高压无线核相仪应用于电力线路、变电所的相位校验和相序校验,具有核相、测相序、验电等功能。具备很强的抗干扰性,符合( EMC )标准要求,适应各种电磁场干扰场合。测试中被测高电压相位信号由采集器取出,经过处理后直接发射出去,由核相仪接收并进行相位比较,对核相后的结果定位,本产品安全可靠、性能稳定、操作简便是一种理想的核相仪器。


WHX-300B型高压无线核相仪仪器特点
屏显内容:无线高压核相仪、不同相、同相、 X、Y 。
电    源:主机一只电池(NEDA/604/6F22)或同等型号。 X和Y采集器5节AG13电池。
自动关机:开机后15分钟左右主机自动关机。
背 光 源:在检测相位过程中,如果光线太暗,致使读取数据困难可按背光开关。

WHX-300B型高压无线核相仪技术参数
电压等级:0.38kv ~ 500kv
主机电源:9V ±2V
采集器电源:7.5V ±1.5V
主机和X、Y采集器视距传输距离为: X≥ 80m Y≥50m
工作环境:- 35℃~+50℃   湿度:≤95%RH
储存环境:- 40℃~+55℃   湿度:≤95%RH

绝缘伸缩拉杆:缩态为 600mm 伸态为3200mm


技术指标
①准确度:同相误差≤15°,不同相误差≤15°
②采样速率 3 次 / 秒
③X和Y采集器电源电压为7.5V ±1.5V
④X和Y采集器工作电流≤4mA
⑤主机和 X、Y采集器的视距传输距离为约100m
⑥工作环境:-35°┉ +50° 湿度:≤95%RH
⑦储存环境:-40°┉ +55° 湿度:≤95%RH
⑧本产品主机所测电压等级为 0.38KV┉220KV


WHX-300B型高压无线核相仪现场使用
a. 使用前必须遵守《电力安全工具预防性试验规程》工作要求。
b. 将发射器NO.1和发射器NO.2连接绝缘杆,(绝缘杆必须将二节接合使用)打开电源开关,发射器指示灯显示绿色。
c. 打开接收器电源开关,按测试键,接收器进入10秒倒计时,倒计时完毕将发射器NO.1和发射器NO.2分别同原始端和测试端接触。发射器指示灯由绿色变成红色。
d.接收器“同相”时显示如下:
1.波形在同一起始位置。
2.相位角角差显示“0”或“360”。
3.文字指示“同相”。
4.同相指示灯亮(电源指示灯、发射器NO.1和发射器NO.2指示灯都亮)。
e.接收器“不同相”显示如下:
1.始波形不在同一位置。
2.相位角角差显示“120”或“240”。
3.文字指示“不同相”。

4.同相指示灯不亮(电源指示灯、发射器NO.1和发射器NO.2指示灯都亮)。


WHX-300B型高压无线核相仪发射器指示灯显示红色处于发射状态,表示发射器完好。发射器电池工作时低于8.4V必须充电否则影响接收灵敏度,接收器有波形显示、灯光指示,表示收到发射器信号。接收器必须收到发射器NO.1和发射器NO.2信号才作判别,相位角角差显示“0”和“360”偏差小于±20゜都显示“同相”。


扬州志力电气科技有限公司生产的数字高压无线核相仪质保期为3年,终身维护,24小时电话响应。购买核相仪请认准“志力”牌,产品质量、售后有保障。
