| 产品名称：ZC36型指针式高阻计 |
| 产品型号：ZC36型 |
| |
| ZC36型指针式高阻计详细介绍: |

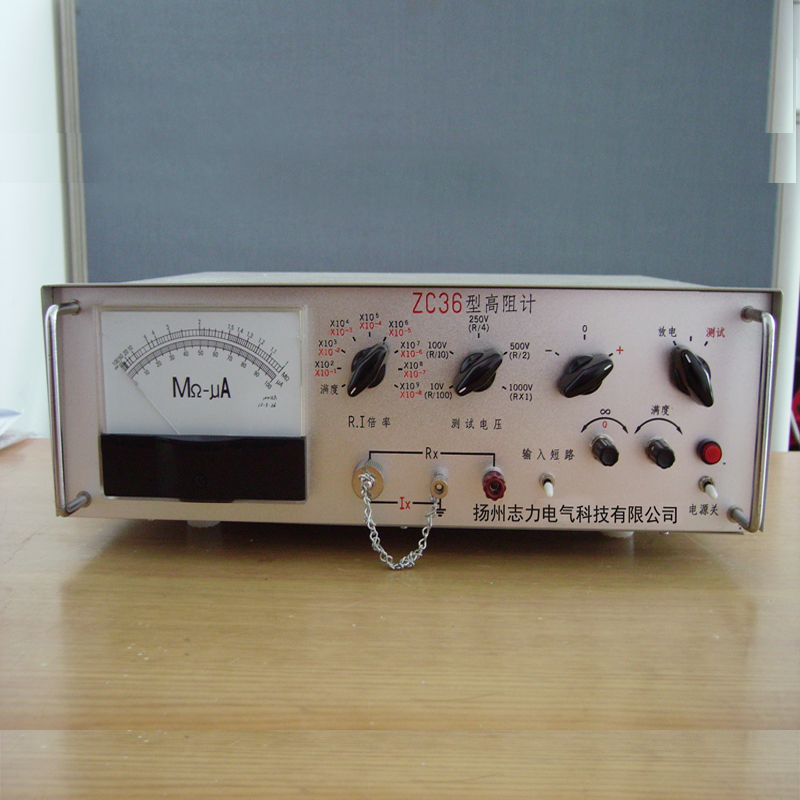

ZC36型高阻计是一种直读式的超高电阻和微电流两用仪器。仪器的最高量限1017Ω电阻值（测试电压为1000V）和10-14A微电流。适用于科研、工厂、学校、企业部门对绝缘材料、电工产品、电子设备以及元件的绝缘电阻测量和高阻值兆欧电阻的测量，也可用于微电流测量。
ZC36型指针式高阻计技术指标
额定电压 10V 100 V 250V 500V 1000V 准确度 ±5 %
电阻测量 1* 106～1* 1017准确度 ±10 % ±20 %
微电流测量 1* 105～1* 1014准确度 ±10 % ±20 %
外形尺寸/重量（MM /KG） 380W * 260D * 150H / 10 主要用途及特点:
适用于科研、工厂、学校、企业部门对绝缘材料、电工产品、电子设备以及元件的绝缘测量和高阻值兆欧电阻的测量也可用着微电流测量，是一种直读式和微电流两用仪器。
一、ZC36型指针式高阻计仪器的正常工作条件：
1.环境温度 0~40℃
2.相对湿度 ≤80%
3.工作室内无辐射源。
二、 校验标准气候环境条件：
1.环境温度 20±2℃
2.相对湿度 65%±15%
三、工作电源：
1.电压 ~220V允差±10%
2.频率 50Hz
3.消耗功率 约15W
四、 仪器的测试电压及测试范围：
1.高电阻的测试电压：
（1）电压共分五档：10V、100V、250V、500V、1000V；
（2）电压偏差：不大于5%
（3）电压稳定度：不大于0.2%
2.高电阻测量：
（1）测量范围：1×106~1×1017Ω共分八档（1×1017Ω为最大检测值，此时测试电压为1000V）；
（2）各档测试量限及仪器基本误差如附表1所示（在标准气候环境条件及稳定的工作电源下）
|
测试电压（V）
|
10
|
100
|
250
|
500
|
1000
|
|
档数
|
倍率
|
量限(Ω)
|
基本误差
|
量限(Ω)
|
基本误差
|
量限(Ω)
|
基本误差
|
量限(Ω)
|
基本误差
|
量限(Ω)
|
基本误差
|
|
1
|
×102
|
1×106~2×107
|
±10%
|
1×107~2×108
|
±10%
|
2.5×107~1×108
|
±10%
|
5×107~1×109
|
±10%
|
1×108~2×109
|
±10%
|
|
2
|
×103
|
1×107~2×108
|
1×108~2×109
|
2.5×108~1×109
|
5×108~1×1010
|
1×109~2×1010
|
|
3
|
×104
|
1×108~2×109
|
1×109~2×1010
|
2.5×109~1×1010
|
5×109~1×1011
|
1×1010~2×1011
|
|
4
|
×105
|
1×109~2×1010
|
1×1010~2×1011
|
2.5×1010~1×1011
|
5×1010~1×1012
|
1×1011~2×1012
|
|
5
|
×106
|
1×1010~2×1011
|
1×1011~2×1012
|
2.5×1011~1×1012
|
5×1011~1×1013
|
1×1012~2×1013
|
|
6
|
×107
|
1×1011~2×1012
|
±20%
|
1×1012~2×1013
|
±20%
|
2.5×1012~1×1013
|
±20%
|
5×1012~1×1014
|
±20%
|
1×1013~2×1014
|
±20%
|
|
7
|
×108
|
1×1012~2×1013
|
1×1013~2×1014
|
2.5×1013~1×1014
|
5×1013~1×1015
|
1×1014~2×1015
|
|
8
|
×109
|
1×1013~2×1014
|
1×1014~2×1015
|
2.5×1014~1×1015
|
5×1014~1×1016
|
1×1015~2×1016
|
3.微电流测量
（1）测量范围：1×10-5~1×10-14A共分八档(1×10-14A为最小检测值)；
（2）电流极性：“+”或“-”；
（3）各档测试量限及仪器的基本误差如附表2所示（在标准气候环境条件及稳定的工作电源下）
|
档数
|
倍数
|
量限（A）
|
基本误差
|
|
1
|
×10-1
|
1×10-5~1×10-7
|
±10%
|
|
2
|
×10-2
|
1×10-6~1×10-8
|
|
3
|
×10-3
|
1×10-7~1×10-9
|
|
4
|
×10-4
|
1×10-8~1×10-10
|
|
5
|
×10-5
|
1×10-9~1×10-11
|
|
6
|
×10-6
|
1×10-10~1×10-12
|
±20%
|
|
7
|
×10-7
|
1×10-11~1×10-13
|
|
8
|
×10-8
|
1×10-12~1×10-14
|
附表2
五．仪器的零点漂移
仪器在稳定的工作电压及无信号输入时（输入短路），通电1h后，在8小时内零点漂移不大于全标尺±4%
六．仪器的时间响应：小于30S
七．仪器可连续工作8h
八．体积：420mm×310mm×136mm
九．重量：约10kg
|
|
