一、ZLJB-03型三相微机继电保护测试仪主要特点

1.电压电流输出灵活组合 ZLJB-03型具有标准4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

1、满足现场所有试验要求。既可对传统的各种继电器及保护装置进行试，也可对现代各种微机保护进行各种试验，特别是对变压器差动保护和备自投装置，试验更加方便和完美。

1) 三相具有标准的四相电压，三相电流同时输出，电压125V、相，电流40A/相。三相电流并联可达120A。

2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3、单机独立运行，内置高性能工控机，主频双核1.7MHz，内存2G，硬盘32G，运行Windows XP操作系统。

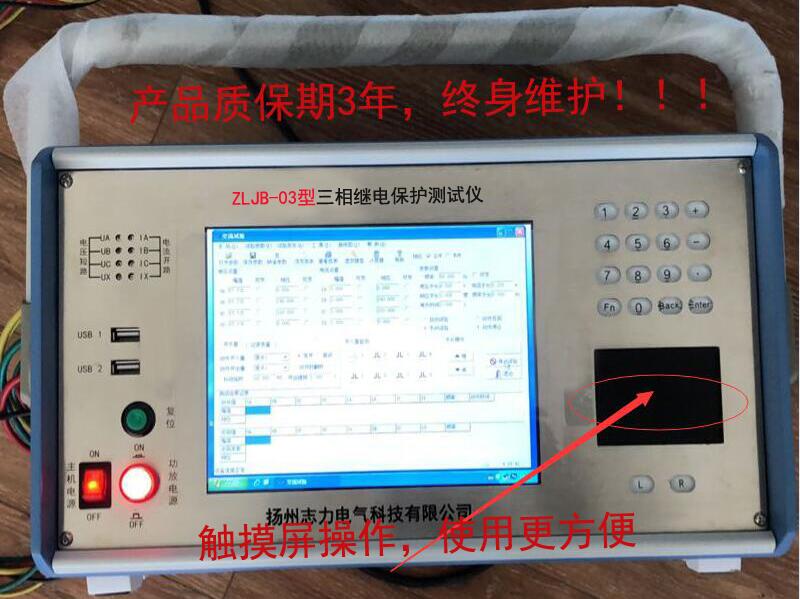

4、国内同行业首先采用进口拉丝不锈钢面板，亚克力键盘，同时采用触摸式鼠标，克服了轨迹球鼠标操作不灵活、容易损坏的缺点，并选用8.4寸,分辨率为800×600的TFT真彩显示屏,使得单机整体操作方便自如,经久耐用。

5、主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

6、功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

7、 采用USB接口直接和PC机通讯，无须任何转接线，方便使用。

8、 可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。

9、具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。

10、配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。

11、具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。

10.轻小型高集成单机和一体化结构  采用了大量高科技精心设计的超轻小型结构，使得整机极其小巧轻便。

二、ZLJB-03型三相微机继电保护测试仪技术指标

1、交流电流源:

相电流输出（有效值）： 0--40A/相  精度：0.2%

三相并联输出(有效值)： 0--120A/三相同相位并联输出

相电流长时间允许工作值(有效值)： 10A

每相最大输出功率 ：420VA

三相并联电流最大输出功率 ：900VA

三并电流最大输出允许工作时间 ：10s

频率范围： 0--1000Hz 精度：0.001Hz

谐波次数： 2--20次 相位：0--360° 精度：0.1°

2、直流电流源:

电流输出： 0--±20A/相   精度 0.2%

3、交流电压源:

相电压输出（有效值）： 0--125V/相  精度：0.2%

线电压输出（有效值）： 0--250V

相电压/线电压输出功率 ： 75VA/100VA

频率范围： 0--1000Hz 精度：0.001Hz

谐波次数： 2--20次 相位：0--360° 精度：0.1°

4、直流电压源:

相电压输出幅值：0--±150V 精度：0.2%

线电压输出幅值：0--±300V

相电压/线电压输出功率： 90VA/180VA

5、开关量端子:

开关量输入端子： 8对

空接点： 1--20mA，110V装置内部有源输出

电位翻转： 0--6VDC为低电平

15--250VDC为高电平

开关量输出端子：4对，空接点 遮断容量：110V/2A，220V/1A。

6、时间测量范围:

范围：1ms--9999s 测量精度：1ms

7、体积重量:

体积： 365(mm )×400(mm )×195 (mm )   约18Kg

8、电源:

AC220V±10%   50Hz   10A
