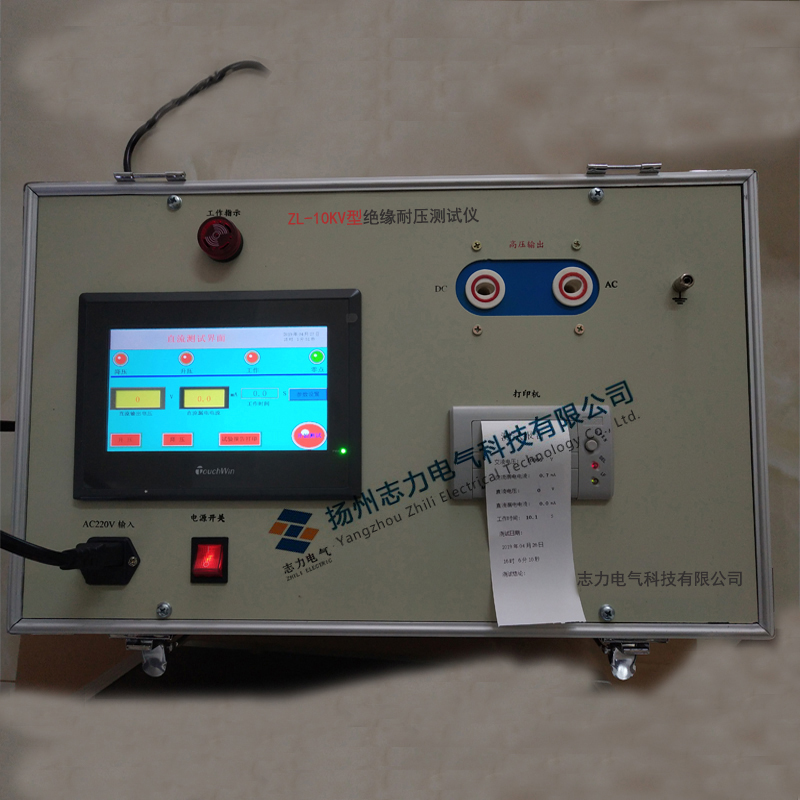

一：ZL-10KV绝缘耐压测试仪主要技术参数

1：电源输入 单相220V  50HZ

2：额定容量  1KVA 变压器

3：输出电压  AC:0-10KV、DC:0-10KV

4：泄漏电流 AC 0-30mA/DC 0-30mA

5：工作时间0-300s

6：控制方式  自动

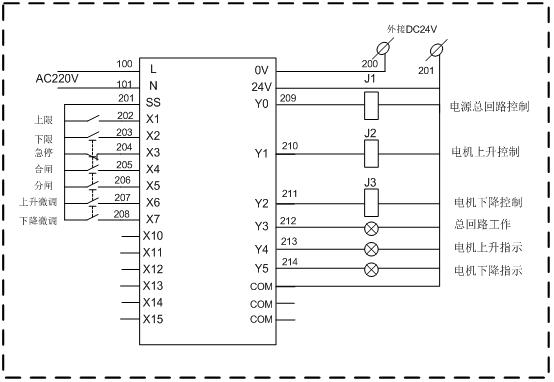

二：ZL-10KV绝缘耐压测试仪原理图

三：ZL-10KV绝缘耐压测试仪接线示意图

使用方法

1：连接好面板对应AC或者DC连接线，接电源AC220V输入，特别提醒：请接好面板上面标示的接地线，请务必接好，否则会超成安全事故！接通电源AC220V，打开电源开关。

2：点击触摸屏，进入设置界面，

3：参数设定一般只需设定，输出电压，泄漏电流，通电时间三个参数即可，其他不要改，设定好参数后，点击“返回”到主界面，再点击一下“测试”按钮，界面“工作”指示灯为红色并闪烁，升压指示灯亮，至额定电压，“升压”停止并开始计时-计时完成-降压-主回路断开。整个耐压过程将按要求自动完成。并记录所有参数，点击“试验报告打印”将打印测试结果。

4：测试过程中，如果输出电压相差太多，按下“升压、降压”按钮，微调输出电压；如果出现主回路电流过大或泄漏电流过大主回路将立即停车，或人为按下电源开关，急停复位，所有电路将自动复位。

四、ZL-10KV绝缘耐压测试仪界面说明

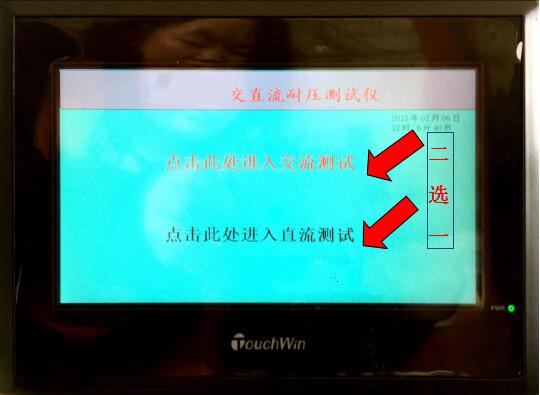

主界面

点击进入测试界面

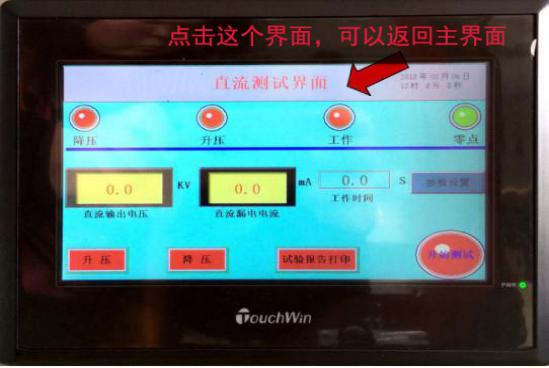

直流测试界面

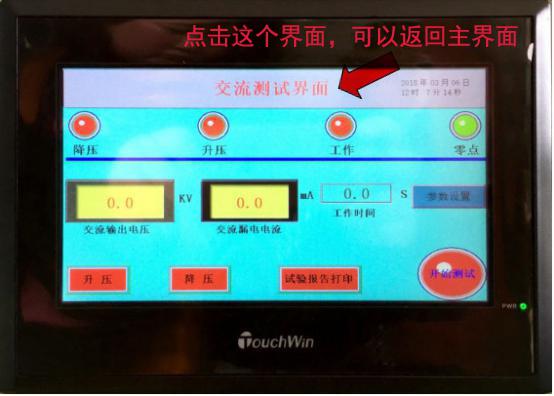

交流测试界面

点击“开始”测试，将自动完成整个测试过程
