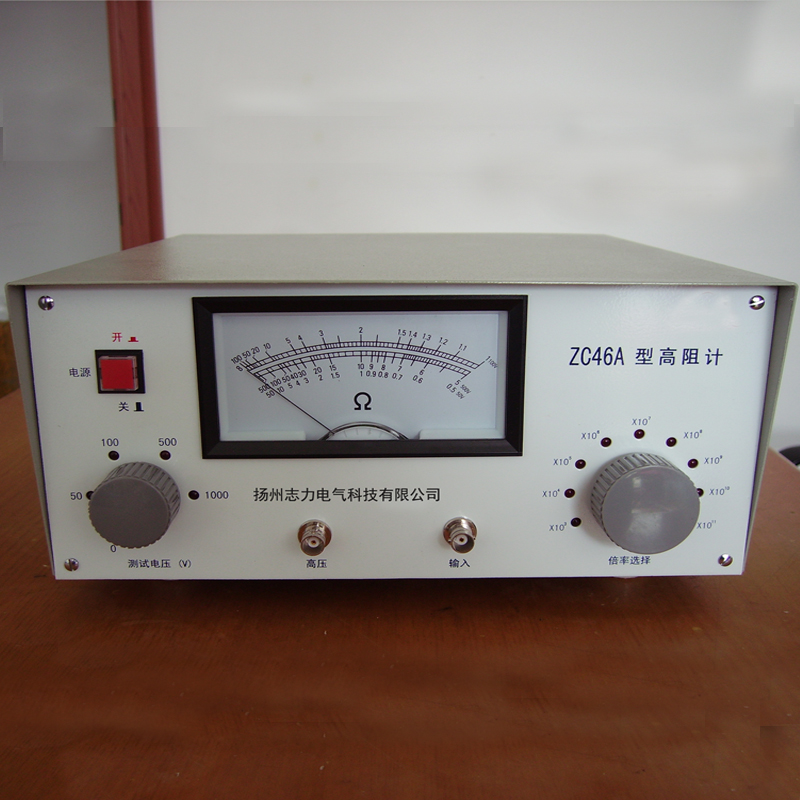

| 产品名称：ZC46A型高阻计 |
| 产品型号： |
| |
| ZC46A型高阻计详细介绍: |
·ZC46A型高阻计技术参数
·型 号 ZC46A 高阻计
·额定电压 50 V 100V 500V 1000 V
·准确度 ±5 %
·电阻(Ω) 2* 103～1*1012
·准确度 ±10 %
·外形尺寸/重量（MM /KG） 300W * 290D * 135H / 10（MM /KG）
·ZC46A型高阻计主要用途及特点:
·本高阻仪为我厂的更新换代产品，集成电路替代电子管。可供科研、工厂、学校、企业部门对绝缘材料、电工产品、电子设备以及元件的绝缘测量和高阻值兆欧电阻的测量。与本公司B-1型电极箱配套可以测量具有抗静电要求的橡胶和塑料制品表面电阻，如煤矿、井下使用的传送橡胶带、塑料带及电子计算机房的塑料地板和墙壁。
1.概述
ZC46A型高阻计是我厂的更新换代产品，集成电路替代了电子管，可供科研单位、工厂和实验室测试绝缘材料、电子产品、家用电器及电子元器件的绝缘电阻，配上我厂生产的ZC36型高阻计的电极箱，能测量各种绝缘材料的绝缘电阻，与B-1型电极箱配套后可以测量具有抗静电要求的橡胶和塑料制品表面电阻，如煤矿、井下使用的传送橡胶带、塑料带及电子计算机的塑料地板和墙壁。和恒温水浴配套后，还能测量在不同温度下的塑料电线电缆的绝缘电阻。
本仪器性能稳定、漂移小、测量精度高、可靠性好、充电时间短（小于1s），能得到快速测试，提高生产效率，重量轻、体积小，从而是理想的测试工具。
本仪器贯彻JB\T5466高阻计行业标准。
1. 规格技术特性
2.1 性能指标和参数
表1
|
项目
|
规格和性能
|
误差
|
|
测试电压V
|
50，100，500,1000
|
满意度的±5%
|
|
电阻Ω
|
2×103~1×1012
|
指示值的±10%
|
|
零点漂移
|
8h内
|
弧长的±5%
|
|
使用环境条件
|
温度℃
|
0~40
|
——
|
|
湿度%
|
＜80RH
|
——
|
|
供电电源
|
电压V
|
~220
|
±22
|
|
频率Hz
|
50
|
±2
|
|
消耗功率W
|
7
|
|
外形尺寸l×b×hmm
|
300×290×135
|
|
重量kg
|
2.5
|
2.2 测试电压与测量范围关系见表2
表2
|
倍率
测试范围Ω
测试电压
|
50V
|
100V
|
500V
|
1000V
|
|
×103
|
2×103~5×103
|
|
|
|
|
×104
|
5×103~5×104
|
1×104~1×105
|
|
|
|
×105
|
5×104~5×105
|
1×105~1×106
|
5×105~5×106
|
|
|
×106
|
5×105~5×106
|
1×106~1×107
|
5×106~5×107
|
1×107~1×108
|
|
×107
|
5×106~5×107
|
1×107~1×108
|
5×107~5×108
|
1×108~1×109
|
|
×108
|
5×107~5×108
|
1×108~1×109
|
5×108~5×109
|
1×109~1×1010
|
|
×109
|
5×108~5×109
|
1×109~1×1010
|
5×109~5×1010
|
1×1010~1×1011
|
|
×1010
|
5×109~5×1010
|
1×1010~1×1011
|
5×1010~5×1011
|
1×1011~1×1012
|
|
×1011
|
5×1010~5×1011
|
1×1011~1×1012
|
5×1011~5×1012
|
1×1012~1×1013
|
|
注：被测电阻大于1012Ω不作考核，读数仅供参考
|
2.3 仪器采用悬浮电压方式，可连续工作8h，其输出功率为2.5W。
|
|
