产品名称:JYL100B手持式回路电阻测试仪
产品型号:

JYL100B手持式回路电阻测试仪详细介绍:
JYL100B手持式回路电阻测试仪采用锂电池供电,外形小巧,并采用32位ARM内核作为处理的核心,对整机进行控制,数据处理、阻值显示,无操作自动关机等功能,可测量各种高压开关及电器的接触电阻、回路电阻和变电站母线电阻,电力线接点电阻,焊缝接触电阻。该仪器体积小、重量轻,测量速度快,极大的方便了工作人员的使用。

一、JYL100B手持式回路电阻测试仪性能特点及技术指标
1.输出电流及量程:
100A仪器 :50A、100A,量程:0-4mΩ(50A档)0-2mΩ(100A档)
2.测试精度:  0.5%  最高分辨度: 0.1μΩ
3.输出时间:1秒、3秒、10秒、30秒、60秒
4.中文菜单显示,操作方便。
5.具有大容量存储功能,可存储1000条测试记录。
6.节电功能:在无按键操作状态下3分钟内关闭液晶,5分钟内关闭电源
7.充电时间: 8小时
8.工作温度:﹣10℃~50℃
9.工作湿度:环境湿度<90%RH
10.仪器重量:1㎏。

二、JYL100B手持式回路电阻测试仪系统介绍
1.仪器挂把。
2.充电孔:锂电池充电器插孔。
3.I+  I-:输出电流端子。
4.V+   V-:采样电压端子。
5.“保存”键:在显示测试结果界面测量结束时按下保存当前数据
6.“测试”键:在测试界面按下开始测量
7.“▲”、“▼”、“”、“”选择按键
8.确认键:确认当前选择。
9.取消键:按下此键,菜单返回上一级。
10.电源键:测试完毕或中断工作,按下此键仪器回到初始状态。

三、JYL100B手持式回路电阻测试仪测试与操作方法
1.将随机配备的专用测试线取出,其中红、黑两把测试钳分别夹到被测试品的两个采样端,并用力摩擦接触点,测试线的另一端与仪器的接线端子对应接好。(注意红、黑颜色对应,且粗线接电流端子,细线接电压端子)

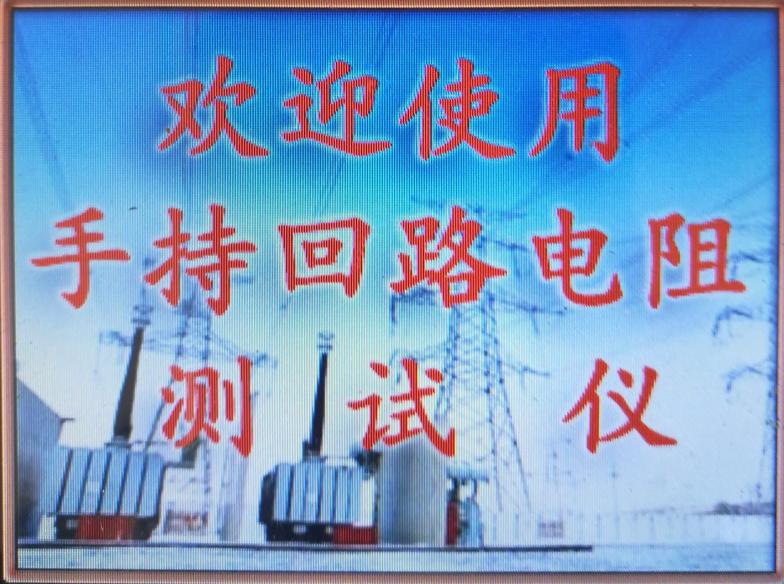

2.开机,屏幕显示如 图1:

图1

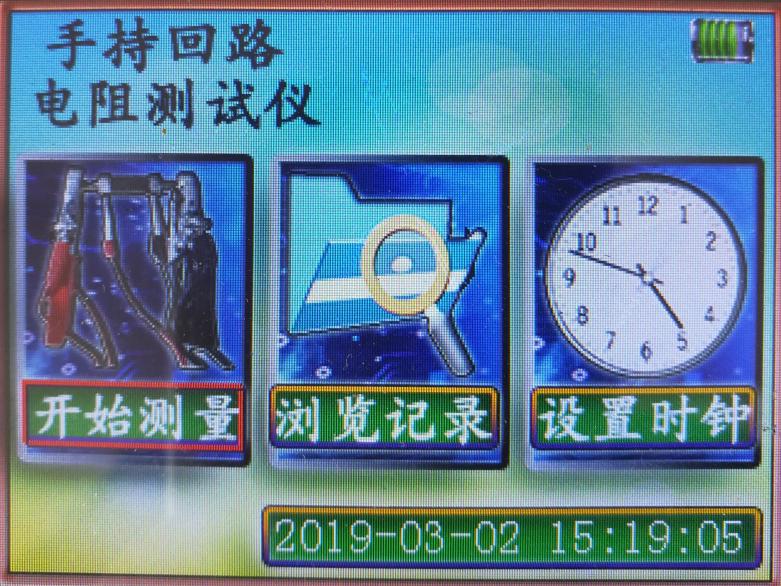

仪器自检后进入主菜单,如图2

图2

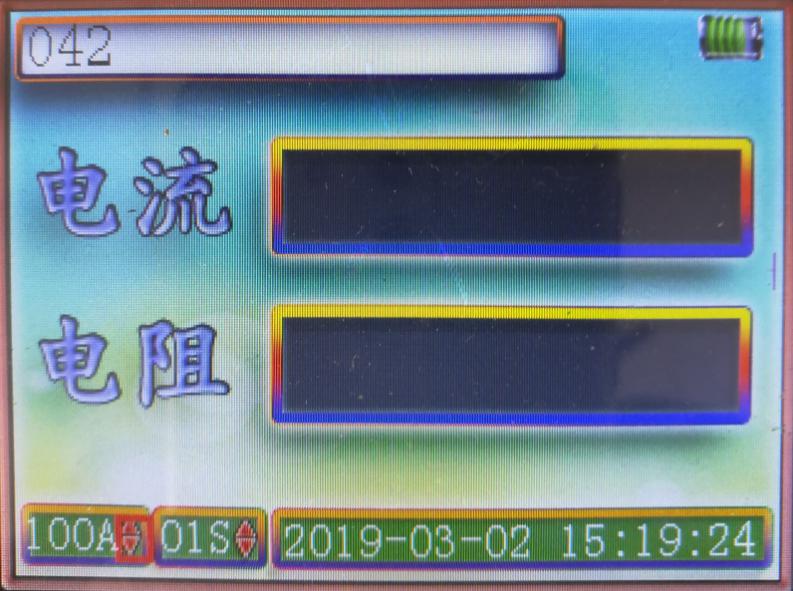

1)测试界面:进入此菜单,如图3


图3

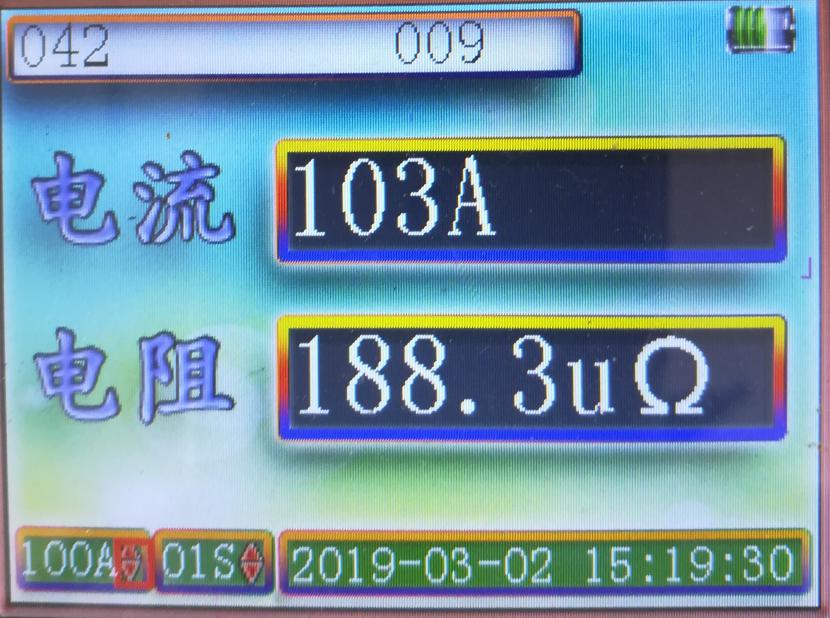

按 “”、“”键可循环选择输出电流和测试时间,“▲”、“▼”设置输出电流或时间后,按“测试”键进入测试状态,如图4;测量结束后,蜂鸣器提示,读秒倒数;如需保存数据,按“保存”键保存,如需再次测试则按“测试”键,按“取消”返回上一级菜单如图3。


图4

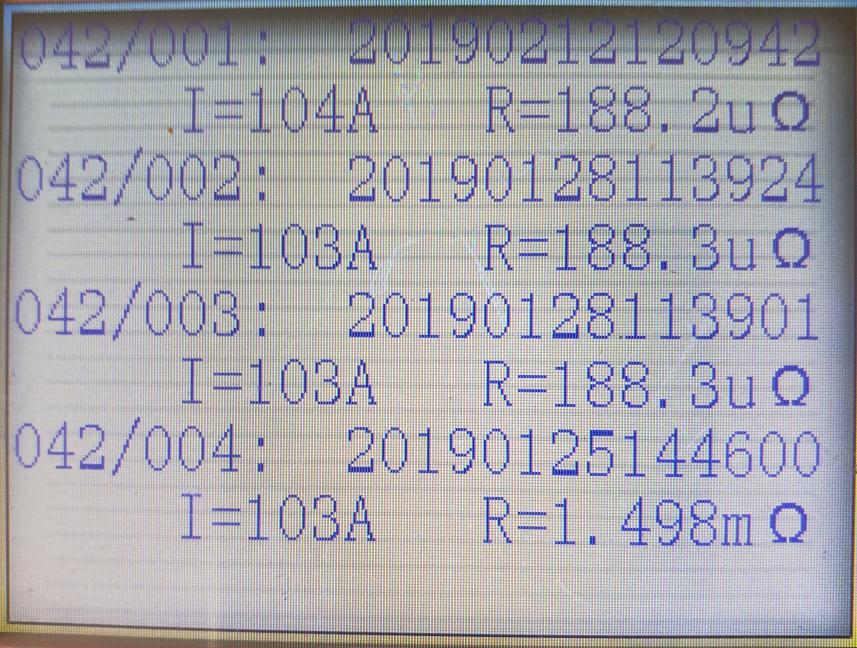

2)浏览记录:选择此菜单,如图5:
按“▲”、“▼”键浏览记录 “042”表示数据总存储条数,“001”表示当前数据是最新数据,

图5

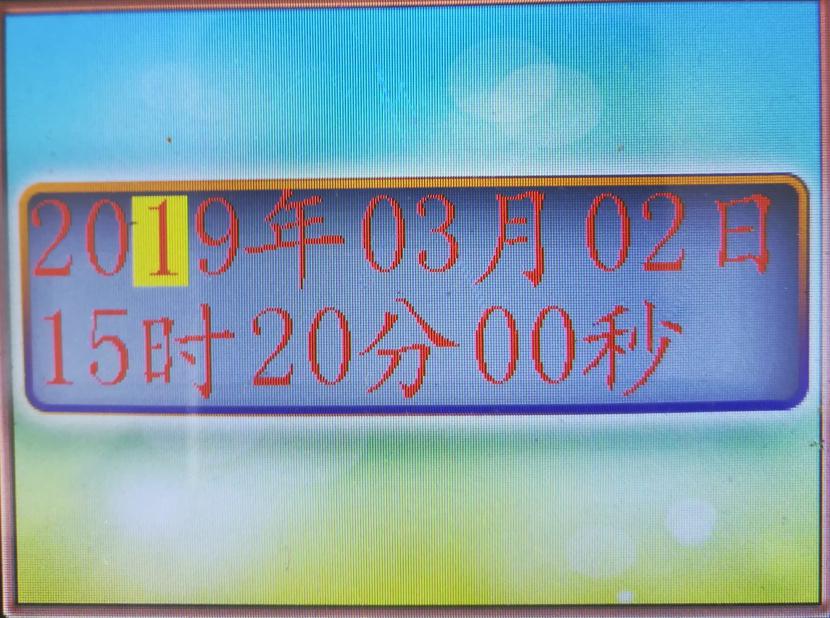

3调整时钟:选择此菜单,如图6:

图6
按“”、“”键移动光标选择所要调整项,按“▲”、“▼”键调整数值。修改完成后如需保存按“确定”键退出,不需保存按“取消”键退出。
四、注意事项
1使用前,仪器的接地端子必须良好接地。
2试结束后,按复位键,关掉电源开关。注意:严禁带电拆装各测试电缆。
3仪器出现不正常现象,首先按复位键,使仪器复位。
4对仪器进行维修必须由专业人员进行,不得自行处理。
5本仪器为测量回路电阻使用,不允许测量感性回路。

五、常见问题及解决方法

如下表

常见故障

故障分析

开机无显示

1) 仪器内部插件松动

2)   2)计算机板故障

“超量程或线路未接好”

1)仪器电源故障

2)A/D板故障

3)测试线接触不良或未形成回路

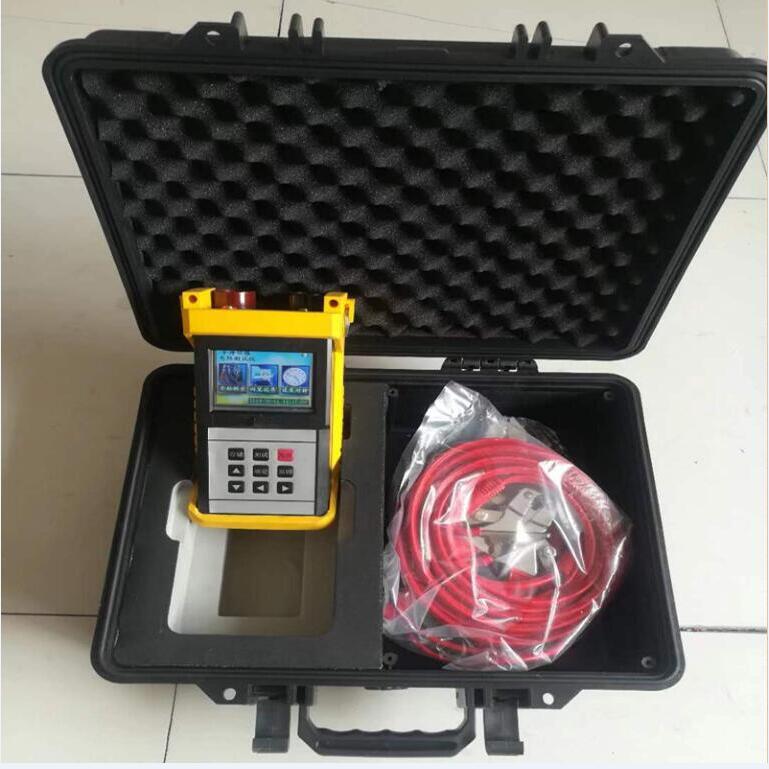

六、装箱清单
手持回路电阻测试仪主机      壹台
专用测试电缆                     壹套
充电电源                           壹条
塑壳机箱                          壹只

操作手册                         壹本
